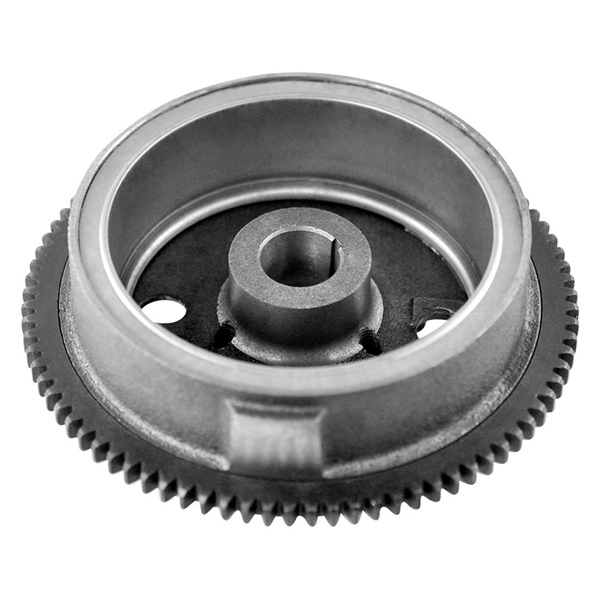

Cette ensemble inclus : un stator générateur, un volant, un extracteur, un conversion d'allumage CA éa CC Volant Dimensions:
- Diamètre extérieur: 141 mm
- Diamètre intérieur: 117 mm
- Diamètre intérieur Boîtier central: 25 mm
- Diamètre extérieur Boîtier central: 23 mm

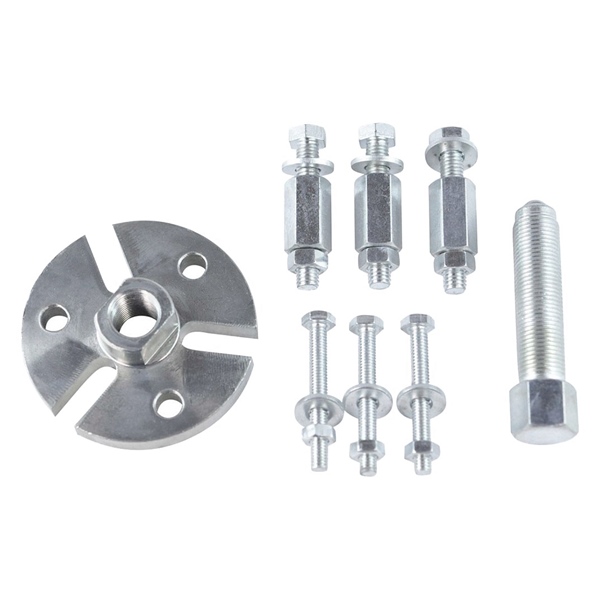

Extracteur de volant Diamètre de la base principale: 105 mm (4,1 "") Épaisseur: 12 mm (0,5 ""):
:
SF-900-006548 / SF-900-006548 (345070 / 345072) - Polaris Sportsman Big Boss Scrambler Générateur Stator Dimensions:
Diamètre intérieur: 47 mm / 48mm Diamètre extérieur: 114 mm / 115mm Épaisseur: 20 mm Longueur des fils stator à passe-fil: 155 mm / 135mm Longueur des fils passe-fil à fiche: 900 mm / 1200mm Longueur du fil de la bobine de détection à passe-fil: 60 mm / 120mm Autres spécifications:
Nombre de fils: 7
Nombre de connecteur: 9 / 6
Nombre de terminaux: 12 / 8
Résistance fil à fil:
Alternateur: Jaune / Rouge à Jaune = 0,4 ohms +/- 20%
Ramassage: Blanc / Rouge à Rouge = 115 ohms + / -20%
Source: noir à rouge = 18 ohms +/- 20%

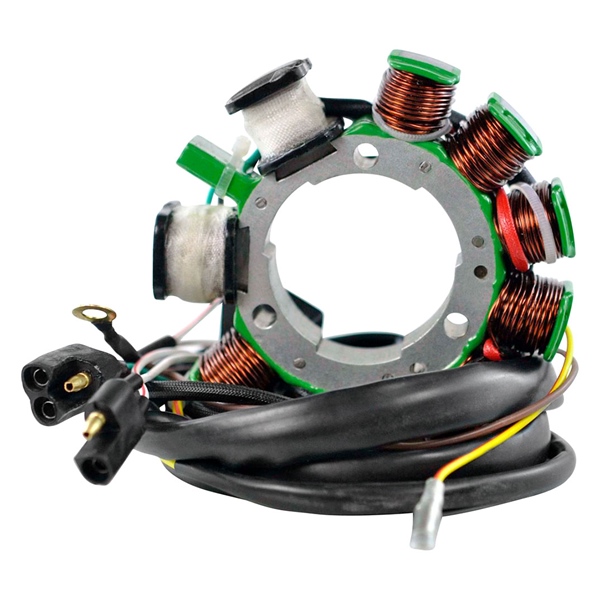

SF-900-006547 (345069) - Polaris Sportsman Scrambler Magnum Stator Dimensions:
Diamètre intérieur: 51 mm Diamètre extérieur: 114 mm Épaisseur: 20 mm Autres spécifications:
Nombre de fils: 9
Nombre de connecteur: 7
Nombre de terminaux: 10
Résistance fil à fil:
Alternateur: jaune à jaune / rouge = 0,6 ohms +/- 20%
Pickup: blanc à blanc / rouge = 100 ohms = + / - 20%
Source Vert à Rouge / Noir = 450 ohms = + / - 20%
Source 2: Vert à Noir = 3,8 ohms = + / - 20%
